主要特點:
? Intel? Atom? E3845 1.91GHz四核處理器
? 采用400萬像素60fps/200萬像素120fps的全局曝光CMOS傳感器
? 滿足IP67等級的外殼和M12連接器,提供防水防塵的功能
? 支持高端圖像處理
? 提供GigE接口,可連接額外的千兆以太網相機,大幅降低成本
? 內置PWM光源控制
? 提供4個隔離輸入接口,4個隔離輸出接口,USB 2.0和RS-232接口
? 提供靈活的軟件支持,如STEMMER Common Vision Blox, MVTec HALCON, COGNEX VisionPro, Teledyne Dalsa Sherlock, Adaptive Vision Studio, Euresys Open eVision等等
產品簡介
基于Intel® Atom™ E3845 1.91 GHz四核處理器的智能相機

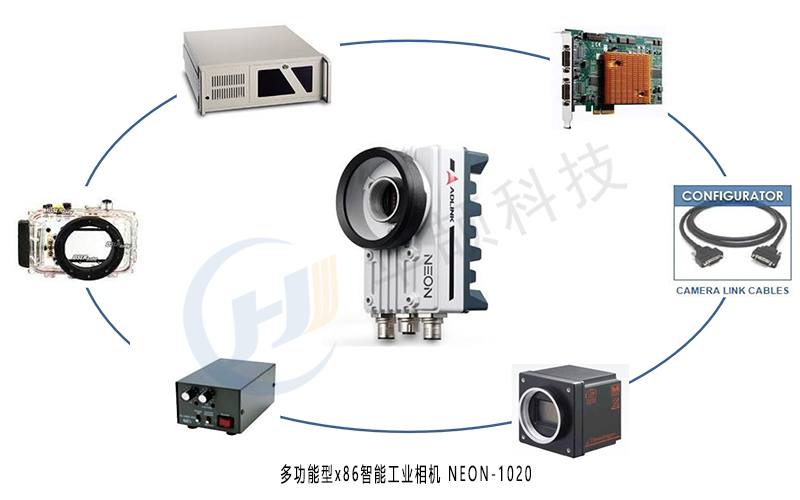

新一代x86智能相機打破傳統智能相機與嵌入式視覺系統的框架,從性能、彈性、穩定性、開發成本與持有成本上均具備跨界的優勢,為現今高速高端的機器視覺與影像分析系統應用提供了新的選擇。也為具備彈性開發能力的用戶與集成商,提供一個更具成本優勢以及加速進入市場的新方案。
基于X86處理架構,支持130萬至1100萬像素圖像傳感器,采用緊湊型設計,集成相機、光源、DIO和圖像采集于一體,遵從IP67等級防護標準??蛇x擇“讀碼、定位、測量、檢測”圖像軟件系統。
杰出的計算性能,實現高速高精度的圖像處理
凌華的工業級智能型相機NEON-1020,不僅搭載高端全局快門(global shutter)傳感器,還配備了新一代Intel® Atom™ E3845 1.91GHz四核處理器,功耗僅10瓦,不僅體積小巧(尺寸:68.5x110x52.7 mm),而且還能達到與嵌入式視覺平臺相同等級的計算性能。內建FPGA的圖像預處理功能,將圖像的矩陣計算,在交給CPU計算之前,即做好過濾以及優化的處理,可大幅加速圖像處理的性能,降低CPU資源,預處理功能還包含查找表、感興趣區域(ROI),陰影校正。
支持彈性軟件開放與開放性架構,加速開發時間
凌華的NEON-1020提供彈性的軟件支持,通過GenTL、GeniCAM通用協議,支持各種品牌的工業相機,以及市面上各種第三方圖像應用軟件,用戶也可利用Open CV、Open CL程序開發,可降低整體開發建置的總成本。
抗惡劣環境、豐富的IO接口
堅固耐用的結構設計,滿足IP67等級的外殼和M12連接器,使得NEON-1020具備防水防塵的特性,可以在嚴苛的環境下工作,如工具機車切削加工時產生的粉塵或飲料包裝加工業的水漬。
支持GigE接口,提供最大的靈活性??赏ㄟ^以太網口連接多個相機,無需再購買新的智能相機,將可大幅降低單位通道的成本。對于CODESYS用戶來說,則可以借助EtherCAT 與其他運動控制器實現快速且便捷的連接。

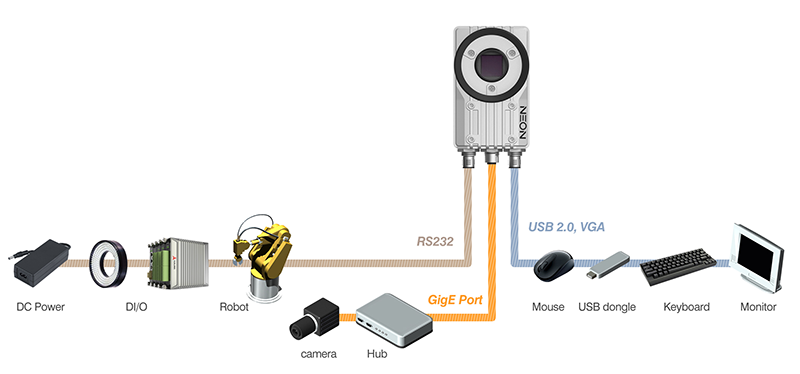

豐富的I/O接口,可連接多種外部設備。如GigE、VGA、RS-232、USB、帶隔離的DIO等接口,易于與產線的顯示器、USB鼠標和鍵盤進行連接,可直接在相機內進行編程或應用開發。
凌華科技NEON-1040支持MicrosoftR Embedded Standard 7 64位系統,以及內建2GB內存與最高可達32GB儲存容量,可真正發揮高端視覺系統的性能。凌華科技也提供開發者快速驗證的NEON-1020快速開發工具包,整組套件包含工業用智能型相機NEON-1020、LED光源、配件線材、端子板等。
產品優勢
超高性能,處理速度和采樣精度的完美提升
1)高端四核處理器
Intel® Atom™ E3845 1.91GHz 四核處理器可以提供超強的處理性能,相比目前市場上的智能相機,其計算性能可以提升6倍。
2)提升檢測精度
采用200萬像素120fps 1英寸的全局快門(Global shutter)傳感器,相比卷簾快門(rolling shutter),可以提升原始圖像的清晰度,以及高速檢測的精度。
3)CPU,GPU,FPGA協處理器,加速圖像預處理
NEON-1020的FPGA協處理器可以加速圖像預處理,減少CPU的負載,非常適合復雜的圖像采集處理,如LUT(查找表),ROI(感興趣區域)和陰影校正。由于FPGA的協同工作,CPU資源可以集中在算法上,并可以讓檢測任務更加高效。
最大程度的整合,大幅減少總體擁有成本
1)內置PWM光源控制
NEON-1020內置光源控制模塊,因此無需額外的光源控 制器設備,因此減少總體擁有成本。
開放的架構,易于開發,大幅縮短產品上市時間
在實際的應用環境中,機器視覺、運動控制器、智能相機和線掃描相機不同的開發語言和軟件工具。如果一個平臺允許在單一的語言環境下進行開發,不僅可以輕松實現部署,更能節省人力成本,加速產品上市時間。
1)在x86架構下進行編程
NEON-1020采用x86的架構,所有的開發環境對于用戶來說都非常熟悉。對于運動控制/HMI/IO解決方案,可以從原有的x86平臺上進行無縫移植。
2)豐富的第三方軟件支持
NEON-1020提供了靈活的軟件支持,如MVTec HALCON,Open CV, Open CL等等。同樣,與GeniCam和GenTL的良好兼容性,可以輕松實現與設備之間的通信,并且允許第三方軟件控制相機和采集圖像數據。
3)64位計算性能
在面對大批量的圖像數據處理需求時,許多圖像檢測應用都針對 64位的硬件和軟件進行了優化。NEON-1020提供了所需的64位環境,是批量圖像處理的很好選擇。
應用案例

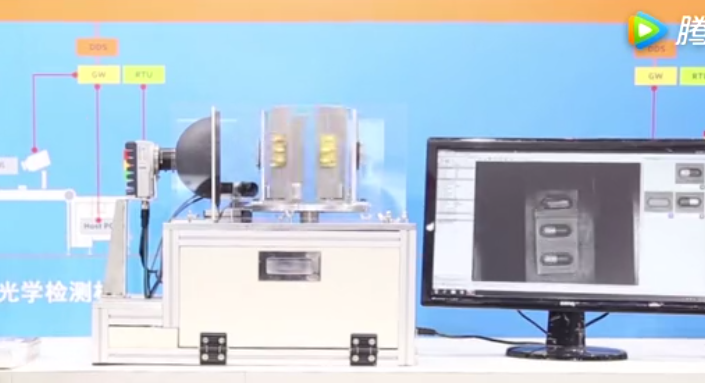

高速藥品質量檢測
藥品檢驗包括藥品外觀的缺陷檢驗,包裝標簽。排列匹配或在高速折頁機或生產線上掃描條形碼,藥品檢驗應用需要透過強大的處理能力采集高分辨率的圖像并管理大量的圖像數據。在快速移動的生產線上部署全局快門(Global shutter)傳感器,可以獲得穩定且清晰的圖像。為了管理各種檢測的辦法,需要一個靈活的、可編程的檢測平臺才能滿足藥品檢驗應用的需求。
凌華的高速藥品檢測解決方案
NEON-1020采用200萬像素120fps,1英寸的全局快門(Global shutter)傳感器,非常適合高速運動物體的檢測,如藥片和藥丸的質量檢測、泡罩包裝內容檢測、標簽信息和/或條形碼檢測。
NEON-1020采用IP67等級的外殼和M12連接器,能夠防潮、防污物,非常適合惡劣的應用環境。
NEON-1020憑借強大的四核計算性能和FPGA圖像預處理功能,能夠同時執行多個復雜的檢測任務。同時NEON-1040是基于x86開放架構的即用型平臺,可以簡化定制化檢測應用的編程工作量,并且無需具備新的編程語言知識,即可直接利用現有的基于x86架構的軟件。
產品資料
選購指南
訂購指南
NEON-1020/SSD32G:200萬像素120fps工業級智能相機,支持Intel® Atom™ E3845 1.91 GHz四核處理器和32G固態硬盤
NEON-1020/SSD16G:200萬像素120fps工業級智能相機,支持Intel® Atom™ E3845 1.91 GHz四核處理器和16G固態硬盤
配件
【必選】VGA/USB線纜,3m:3米電纜NEON連接VGA和USB,M12插頭VGA插孔和USB-A插孔
16mm C-mount鏡頭:16 mm 400萬像素分辨率C-mount鏡頭1”傳感器
NEON入門套件:凌華科技智能相機入門套件,包括NEON-1040/1020和配件包
IP67鏡頭保護件:NEON IP67等級鏡頭保護蓋
【必選】I/O線纜*3m:3米電纜NEON連接電源,DI/ O和UART電纜。M12釋放電纜末端
【必選】DIN-1040端子板端子板DIO,RS232,GigE,USB和NEON系列電源輸入
LED光源:15”高密度白色環狀LED光源
【必選】GigE線纜,5m5米以太網電纜屏蔽和AWG26擱淺。M12到RJ45插頭
