產品概述：

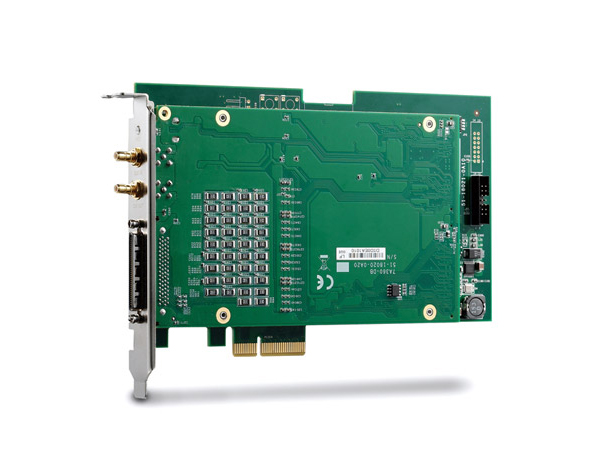

　　凌華科技PCIe-7360 高速IO卡，帶32通道雙向并行I/O線的高速數字I/O卡。通過x4 PCI Express接口，數據傳輸率高400MB/s， 時鐘頻率高達100MHz(內部時鐘)或200MHz(外部時鐘)，是數字圖像采集，視頻播放及IC測試等高速大規模 數字量數據采集或交換應用的理想選擇。

　　I/O端口配置及電平設定

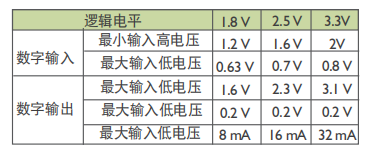

　　PCIe-7360板載32通道I/O的初始狀態(上電狀態)預設為輸入。它可雙向傳輸，并可分為四組。每組包含8個通 道，且可單獨配置作為輸入或輸出端口。PCIe-736 0可通過軟件選擇支持1.8 V、2.5 V及3.3 V等三種邏輯電平。所 有的四組都將會處于所選擇的邏輯電平。在數字輸出模式下，當數字輸出停用時，輸出電壓是三態的。可編程I/O 方向及邏輯電平為測試中的設備提供了靈活的接口。

　　最大數據傳輸率

　　PCIe-7360支持最大400MB/s的數據流量，在最大100 MHz內部時鐘頻率時數據寬度為32位，在最大200 MHz外部時鐘頻率時數據寬度為8/16位。scatter-gatter總線主控DMA、板載8k采樣點FIFO緩存大小及x4 PCI ExpressR 接口的完美結合， 保證了在持續高速數據傳輸過程中數據不丟失。

　　相位延遲

　　PCIe-7360具有外部采樣時鐘或內部采樣時鐘導出的相移特性， 在高速數據傳輸應用中實現了采集/產生時序的最優化。采樣時 鐘的相移能夠實現高達80步的調整， 即相移調整范圍達4.5度 到355.5度。此特性有效地防止在采集數據的轉換狀態時進行采 樣，確保采樣時序有效穩定。

　　I2C及SPI系列接口

　　PCIe-7360的應用功能I/O(AFI)可配置成I2C或SPI主控節點。I2C接口支持快速模式并使用被稱作SCL(串行時鐘) 和SDA(串行數據)的兩個雙向線。SPI接口使用被稱為SCK(串行時鐘)、SI(串行數據輸入)、SO(串行數據輸出)及CS(芯片選擇)的四線發送信號。PCIe-7360通過內置的I2C或SPI協議及其附帶的API，可與外圍設備直接通信。

產品特點

　　■ 4個PCle 接口

　　■ 8/16/24/32位數據寬度在DI或DO模式下傳輸，時鐘頻率最高達100 MHz

　　■ 8/16位數據寬度在DI的外部時鐘模式下傳輸，時鐘頻率最高達200 MHz

　　■ 最大400MB/s數據流量

　　■ 通過軟件可選電平：1.8V、2.5V及3.3V

　　■ 在外部時鐘模式下80步相移

　　■ 每組(8位)輸入/輸出方向可選

　　■ 與外設通信時支持I2C及SPI 可編程串行接口

　　■ 支持Scatter-gather DMA

　　■ 靈活握手及外部數字觸發模式

　　■ 8通道輔助可編程I/0

技術規格：

軟件支持：

　　■ 操作系統

　  　• Windows 7/8 ×64/×86,Linux

　　■ 推薦軟件

　  　•LabVIEW, MATLAB, C/C++, Visual Basic,Visual Studio.NET
