產品特點
? 脈沖輸出選擇：OUT/DIR, CW/CCW, AB 相
? 2至4軸線性插補
? 2軸圓弧插補
? 多軸連續插補
? 脈沖輸出率高達6.55MHz
? 在線改變速度/位置
? 13種回位模式和自動歸零搜索
? 硬件位置比較和觸發帶自動載入FIFO緩存器
產品特點：
32位PCI/PXI總線，Rev.2.2,33MHz
脈沖輸出率高達6.55MHz
脈沖輸出選擇：OUT/DIR, CW/CCW, AB 相
2至4軸線性插補
2軸圓弧插補
多軸連續插補
在線改變速度/位置
13種回位模式和自動歸零搜索
硬件位置比較和觸發帶自動載入FIFO緩存器
高速位置鎖定位置
可編程加速和減速時間
梯形和S型速度曲線
28位上/下計數器用于增量式編碼器
多軸，同步開始/停止
可編程中斷源
一個系統最多支持12片卡
硬件背隙補償
軟件限位功能
簡單接口到任意步進電機，AC或DC伺服，線性或旋轉電機
所有數字輸入和輸出具有2500V RMS隔離
手動脈沖發生器輸入接口
超過250個線程安全API功能
軟件支持：
■ Windows平臺
• 支持Windows Vista（64位）（僅適用于PCI-8164）
• 支持Windows Vista（32位）/XP/2000
• 推薦編程環境：VB/VC++/BCB/Delphi
• 各種帶源代碼的范例程序
• 可以定制API功能
■ RTX（Windows實時擴展）
• RTX 5.x/6.x/8.1a
■ Linux平臺
• Redhat 9,kernel 2.4.x
• Fedora Core 3,kernel2.6.9
• Fedora Core 4,kernel2.6.11
• Fedora Core 5,kernel2.6.15
• FC6,kernel 2.6.18
■ MotionCreatorPro
• MotionCreatorPro2

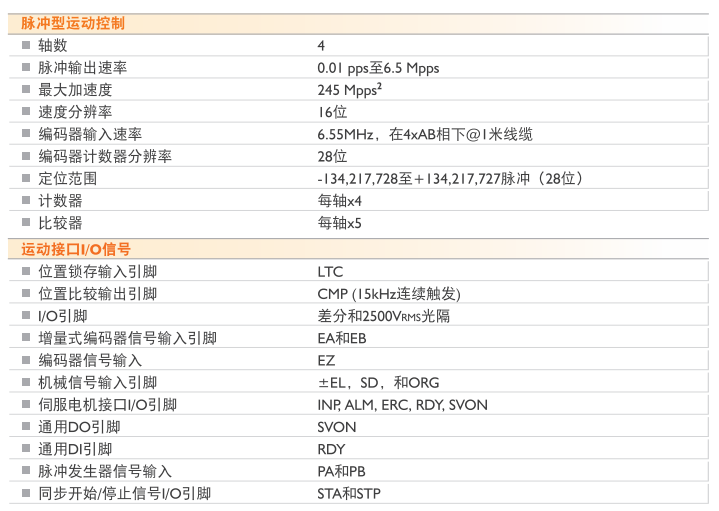

技術規格：
四、訂購指南

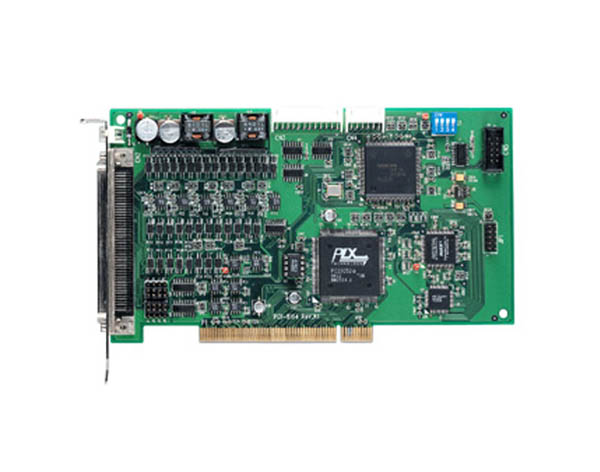

PCI-8164 高級PCI 4軸步進和伺服運動控制卡，帶高速觸發功能（促銷時間：4.1-6.30）
pxi-8164 高級PXI 4軸步進和伺服運動控制卡，帶高速觸發功能
五、配件
| 接線端子板 | |
|
接線端子板，帶一個100針SCSI-II連接器，標準安裝導軌 |
|
接線端子板，用于三菱MR-J2S-A伺服放大器 |
|
接線端子板，用于三菱MR-J3S-A伺服放大器 |
|
接線端子板，用于Yaskawa Sigma II/III/V伺服驅動器 |
|
接線端子板，用于松下MINAS A4放大器 |
|
接線端子板，用于松下MINAS A伺服放大器 |
| 線纜 | |
|
ACL-102100-1 100針SCSI-II線纜(匹配AMP-787082-9)，1米 |
